5.2.5. Порядок подъема карты

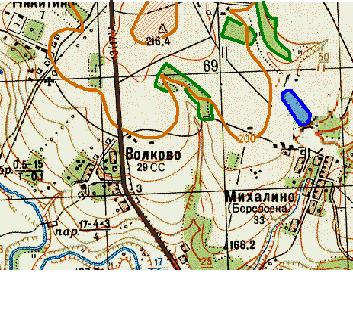

Командиры подразделений поднимают на своих картах лишь важные для них объекты местности. Для подъема карты применяют карандаши следующих цветов: зеленый - для древесной и кустарниковой растительности; синий - для гидрографии и болот; светло-коричневый - для рельефа; темно-коричневый - для дорог; черный - для остальных объектов и для подписей (рис. 68).

Населенные пункты поднимают, обводя черным карандашом их внешний контур и подчеркивая их названия (красным цветом находящиеся в своем расположении, синим - в расположении противника). В крупных населенных пунктах, если требуется по задаче, обводят черным карандашом отдельные кварталы, выделяя необходимые ориентиры и выдающиеся здания.

Леса, сады и кустарники обводят по их контуру зеленым карандашом. Если необходимо, в лесу выделяют отдельные кварталы, поляны, вырубки и просеки. Обсадки у дорог поднимают, прочерчивая зеленую линию по условному знаку.

Озера и реки выделяют, обводя их береговые линии, синим карандашом, а реки, изображенные одной линией, - утолщая их условный знак. Болота покрывают вторичной синей штриховкой - параллельно нижней стороне рамки карты.

Дороги, выделяющиеся своей окраской, поднимать обычно не требуется. Если же из густой сети дорог надо выделить какие-то определенные дороги, то рядом с их условным знаком проводят темно- коричневую линию. Мосты и гати поднимают, увеличивая их условный знак.

Ориентиры, изображенные внемасштабными условными знаками, обводят черными кружками диаметром 0,5 - 1 см.

Рельеф обычно поднимают, оттеняя (утолщая) светло-коричневым карандашом одну или несколько характерных горизонталей. Вершины командных высот заштриховывают, подписи отметок высот и горизонталей укрупняют.

Чтобы удобнее было пользоваться координатной сеткой полезно поднять оцифровку километровых линий на рабочей части карты, переписав ее с соответствующих сторон рамки.
