5.3.3. Правила вычерчивания условных обозначений

Для составления графических документов необходимо уметь хорошо вычерчивать условные знаки, четко делать подписи и оцифровки, соблюдая правила простейшего топографического черчения.

Качество черчения во многом зависит от выбора и заточки карандаша. Лучше всего применять карандаш средней твердости; затачивать его следует возможно тщательнее.

Резинка должна быть мягкой, не оставляющей следов на бумаге при стирании. Загрязненный или затвердевший слой резинки надо срезать. Стирать резинкой следует в одном направлении, не нажимая сильно на бумагу.

Чтобы не загрязнять чертеж, каждое построение в карандаше намечается вначале тонкими, едва заметными линиями, которые после проверки их правильности утолщают и наносят окончательно.

При вычерчивании длинных кривых линий не следует проводить их сразу непрерывным движением карандаша. Нужно сначала наметить положение такой линии, а затем наносить ее короткими штрихами, накладывая, их последовательно один на другой. Штрихи удобнее проводить сверху вниз, «на себя», для чего бумагу каждый раз поворачивают в нужном направлении. Необходимо добиваться, чтобы линия получалась плавной, одинаковой толщины, без узлов.

Для проведения параллельных кривых линий полезно использовать полоску бумаги с нанесенными по краю ее двумя штрихами. Промежуток между штрихами должен быть равен расстоянию между вычерченными линиями. Прикладывая такую мерку последовательно в разных местах к первой из прочерченных линий, легко наметить, а затем провести вторую линию.

Для большей наглядности некоторые условные знаки при вычерчивании оттеняют утолщением линий с тех сторон, которые должны быть в тени. Источник света при этом всегда предполагается в верхнем левом углу чертежа. Поэтому все предметы, выступающие над поверхностью земли (например, кварталы населенных пунктов), будут иметь утолщенные нижние и правые стороны, а предметы, вдающиеся в земную поверхность (озера, пруды, реки), - наоборот, верхние и левые стороны.

Внемасштабные условные знаки местных предметов следует вычерчивать примерно в 1,5-2 раза крупнее, чем на карте масштаба 1: 50 000.

Опушки леса вычерчивают различной величины полуовалами, соединенными между собой небольшими дужками. При изображении сплошного леса должна получаться при этом замкнутая линия, отображающая общий контур леса с наиболее характерными его изгибами. Внутри контура, как и на картах, ставят в необходимых случаях соответствующие пояснительные знаки и подписи (порода, густота леса, размеры деревьев).

Кустарники изображают овалами с точками. Овалы располагают произвольно, но их длинные оси должны быть параллельны верхнему обрезу листа бумаги. При изображении сплошного кустарника овалы располагаются чаще, а между смежными овалами ставят точки.

В населенных пунктах изображается лишь контур кварталов. Кварталы заштриховывают в произвольном, но едином для всего чертежа направлении.

Грунтовые дороги, вычерчиваемые в одну линию, доводят лишь до улиц населенного пункта. Дороги, вычерчиваемые в две линии (автострады, шоссе и др.), а также железные дороги должны сохранять свой знак на всем своем протяжении. Дороги, вычерчиваемые в две линии, не должны пересекаться другими условными знаками, например контуром леса.

Железные дороги изображаются утолщенной черной линией с поперечными одинарными, двойными или тройными штрихами, показывающими колейность дороги.

Такие условные знаки, как указатели дорог, отдельно стоящие деревья, фабричные трубы и т. п., а также знаки различных плантаций, луга, горелого и вырубленного леса вычерчивают так, чтобы вертикальная ось их знака располагалась перпендикулярно к верхнему обрезу листа бумаги.

Береговые линии рек и каналов не должны пересекать условных знаков мостов, плотин, шлюзов и других подобных сооружений.

Границы угодий (плантаций, лугов, сплошных кустарников и т. п.) изображают точечным пунктиром (как на картах) или короткими и тонкими штрихами.

При изображении границ угодий, а также дорог и рек следует обобщать мелкие изгибы, обязательно оставляя лишь те, которые имеют значение ориентиров.

Штриховка болот должна быть параллельной верхнему обрезу листа бумаги, а штриховка солончаков - перпендикулярной к нему.

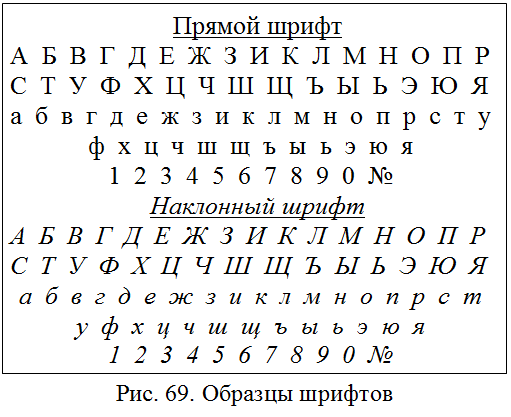

Собственные названия, пояснительные подписи и оцифровки располагают параллельно верхнему обрезу листа; исключение составляют подписи названий рек, каналов, урочищ, которые располагают параллельно оси этих местных предметов. Образцы шрифтов для подписей (рис. 69). Для подписей удобно применять

трафареты.

Размеры шрифтов, используемых для оформления текстовых надписей боевого графического документа, выбираются в зависимости от его

геометрических размеров. Всего в документе должно быть три размера шрифта:

шрифт № 1 с высотой строчной буквы 1,5-2% от размера документа по вертикали (применяется для оформления заголовка документа);

шрифт № 2 с высотой строчной буквы в два раза меньше, чем в шрифте № 1 (применяется для выполнения подзаголовков, подписей и слов

«утверждаю», «согласовано»);

шрифт № 3 с высотой строчной буквы в три раза меньше, чем в шрифте № 1 (применяется для остальных надписей графического документа, включая и текст пояснительной записи).

Расстояние между буквами равны приблизительно 1/3 - 1/4 их высоты, но если надпись выполняется только прописными буквами, то расстояние между некоторыми из них должно быть меньше, чем указывалось выше, или равно нулю (например, в сочетаниях РА, ТА, АТ).

Расстояние между словами или между цифрами и словами должно быть не менее высоты строчной буквы. Если надпись состоит из заглавной и строчной букв, то заглавная буква имеет такую же толщину линий, что и строчная буква.

Расстояние между строками в текстовых надписях должно равняться 1/2 высоты строчной буквы.

Размеры надписей, помещаемых в границах внемасштабных условных знаков (командные пункты, элементы тыла и др.), зависят от величины этих знаков.

Размеры условных знаков командных пунктов (пунктов управления), изображаемых флагами различной конфигурации, определяется исходя из следующего правила:

в качестве исходного для определения размера знака служит условный знак командного пункта полка, длина полотнища флага, которого относится к его ширине как 2:1, а величина флагштока равна длине полотнища;

с увеличением (уменьшением) войсковой инстанции на одну ступень геометрические размеры знака увеличиваются (уменьшаются) на один шаг, размеры которого определяются как 1/10 от размера условного знака командного пункта полка (исключение составляет условный знак командного пункта округа, который в 2 раза больше условного знака командного пункта полка);

значительная часть внемасштабных условных знаков выполняется с помощью трафаретов;

размеры линейных условных знаков, изображаемых в масштабе, определяются площадью района или протяженность объекта.

Верх документа должен быть обращен в сторону противника; стрелку север - юг чертят на полях карты (схемы, карточки), а линии координатной сетки - по всему документу или частично в двух его противоположных углах.

Если командиры подразделений наносят обстановку на карту со слов

старших начальников, отдающих приказ или распоряжение, то в процессе заслушивания приказа надо быстро находить на карте нужные пункты и сразу же наносить на нее необходимые данные. При постановке боевой задачи непосредственно на местности карту надо держать ориентированной и, сличая ее с местностью, наносить на нее обстановку и свою задачу.

Нередко обстановку наносят на карту с письменного документа (приказа, распоряжения). В этом случае соблюдают обычно следующий порядок. Вначале уясняют содержание письменного документа, обязательно ориентируясь при этом по карте и слегка подчеркивая на ней названия упоминающихся в документе населенных пунктов и ориентиров. При повторном чтении текста наносят на карту данные обстановки (сведения о противнике, задачи подразделения и т. п.), изложенные в документе.

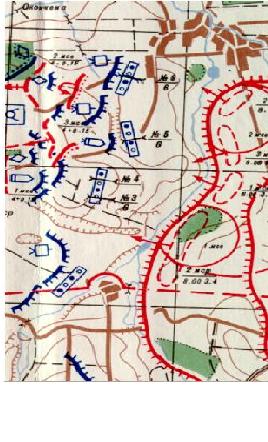

Обстановку наносят на рабочие карты карандашами определенных цветов (рис. 70).

Красным цветом показывают положение, задачи и действия танковых, мотострелковых, воздушно-десантных подразделений, их пункты управления, разграничительные линии, тыловые учреждения своих войск.

Черным цветом наносят положение, задачи и действия ракетных, артиллерийских, зенитных, инженерных, химических, радиотехнических подразделений, подразделений связи, тыловые учреждения этих войск, а также подписи, относящиеся к своим войскам.

Синим цветом отображаются все сведения о противнике (инженерные сооружения, заграждения и т. п.), а также подписи и цифровые обозначения, относящиеся к нему.

Коричневым цветом наносятся колонные пути, маршруты движения.

Для обозначения своих войск и противника используют одни и те же тактические условные знаки, размеры которых согласовывают с масштабом карты и величиной обозначаемых объектов.

Контурные и линейные условные знаки при нанесении на карту нужно согласовывать по начертанию с рельефом и контурами местных предметов, вдоль которых они расположены (опушками леса, конфигурацией окраин населенных пунктов, береговых линий), обязательно показывая направления действий и ведения огня. Условные знаки походных

колонн следует наносить рядом с условными знаками дорог.

Положение и действия своих войск и противника наносят сплошными

линиями, а предполагаемые или намечаемые действия - прерывистыми. Положения подразделения, относящиеся к разным моментам времени, следует показывать линиями различного начертания, сопровождая их отметкой времени.

Подписи, относящиеся к тактической обстановке, следует располагать параллельно северной стороне рамки карты, сообразуя их размеры с масштабом карты, величиной и значением объектов, к которым они относятся.

Нанося данные обстановки, нужно следить, чтобы необходимые элементы содержания карты (отметки высот, ориентиры, названия населенных пунктов и пр.) оставались хорошо читаемыми.

Условные знаки и подписи вычерчивают на карте аккуратно и четко. Рекомендуется пользоваться для этого трафаретами командирской линейки. Тщательность и аккуратность ведения рабочей карты должны сочетаться с быстротой работы.

Чтобы не перегружать карту, надо наносить на нее лишь главное и основное; второстепенные же и быстро меняющиеся данные следует запоминать или записывать на полях или на свободном месте карты, а устаревшие сведения удалять резинкой.

Умение офицеров правильно работать с картой имеет большое значение для управления войсками.

Рабочая карта командира, подготовленная к работе с правильно и четко нанесенными сведениями о боевой обстановке, позволит командирах всех степеней своевременно, полно и верно оценить обстановку, принять решение, поставить подчиненным командирам боевые задачи, доложить свое решение старшему начальнику и информировать командиров соседних подразделений об обстановке. Чем лучше будут усвоены приемы ведения карты, тем меньше времени командиры будут затрачивать для решения задач по руководству подчиненными подразделениями в бою.
