3.8.1. Назначение, боевые характеристики и устройство ручных осколочных гранат

Ручная осколочная граната Ф-1 (рис. 49) - граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки). Корпус при разрыве разлетается на крупные тяжелые осколки с начальной скоростью около 730 м/с (более чем в два раза превосходит начальную скорость пули ПМ).

Радиус разлета убойных осколков при взрыве гранаты около 200 м. Средняя дальность броска гранаты –

35-45 м.

Вес снаряженной гранаты - 600 г.

Рис. 49. Ручная осколочная граната Ф-1

Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

	Запал		гранаты		УЗРГМ
	(унифицированный запал				ручной
	гранаты		модернизированный)
	предназначается		для	подрыва
	разрывного заряда гранаты.
	Ручная осколочная граната РГД-
	5 (рис. 50) - граната дистанционного
	действия,	предназначенная			для
	поражения живой силы противника в
	наступлении и в обороне. Метание
	гранаты осуществляется из различных
	положений при действиях в пешем
	порядке и	на	бронетранспортере
Рис. 50. Ручная осколочная граната РГД-5	(автомобиле). Радиус разлета убойных
	осколков гранаты около 25 м. Средняя

дальность броска гранаты - 40-50 м. Вес снаряженной гранаты -310 г.

Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.

Корпус гранаты состоит из двух частей - верхней и нижней.

Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части с помощью манжеты

присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

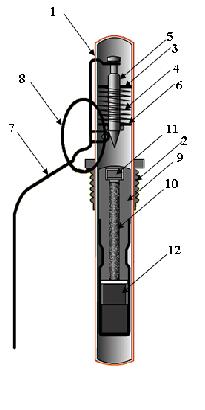

Запал гранаты УЗРГМ (рис. 51) состоит из ударного механизма и собственно запала.

Ударный механизм служит для воспламенения капсюля-воспламенителя запала.

Он состоит: 1 - трубка ударного механизма; 2 - соединительная втулка; 3 - направляющая

шайба; 4	- боевая пружина;		5 -	ударник;
6 - шайба	ударника;	7 - спусковой			рычаг;
8 - предохранительная чека.
Трубка	ударного	механизма		является
основанием для сборки всех частей запала.
Соединительная		втулка	служит		для

соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.

Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.

Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя. Она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним - в шайбу ударника.

Ударник служит для накола и воспламенения капсюля-воспламенителя. Он помещается внутри трубки ударного механизма.

Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины.

Спусковой рычаг служит для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.

Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для ее выдергивания.

Запал служит для взрыва разрывного заряда гранаты.

Он состоит из: 9 - втулка замедлителя; 10 - замедлитель; 11 - капсюль- воспламенитель; 12 - капсюль-детонатор.

Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри - канал, в котором помещается замедлитель, снаружи - проточку для присоединения гильзы капсюля-детонатора.

Капсюль-воспламенитель предназначен для воспламенения замедлителя. Замедлитель передает луч огня от капсюля-воспламенителя к капсюлю-

детонатору. Он состоит из запрессованного малогазового порохового состава. Капсюль-детонатор служит для подрыва разрывного заряда гранаты. Он

помещен в гильзе, закрепленной на нижней части втулки замедлителя.

Запалы всегда находятся в боевом положении. Разбирать запалы и

Датчик цели обеспечивает срабатывание запала при ударе о преграду и состоит из шаровидного груза (инерционного тела), гильзы, жала, пружины и втулки. Дистанционное устройство (самоликвидатор) обеспечивает замедление подрыва после броска на 3,3-4,3 секунды и

включает

втулку

с

замедлительным

составом и капсюль-детонатор, подобно

УЗРГМ. Механизм дальнего взведения

предназначен для взведения запала через 1-

1,8 секунды после броска (т.е. на удалении

от метающего) и включает две втулки с

пиротехническими составами, стопоров,

движка,

капсюля

и

пружины.

Детонирующий узел закреплен в стакане и

состоит из капсюля-детонатора и втулки. В

1

1

9

обычном

состоянии

ударник

повернут

в

верхнее

(взведенное)

положение

и

удерживается рычагом, прижатым к

корпусу

и

зафиксированным

шплинтом.

7

Стопоры удерживают движок с капсюлем в

сдвинутом к краю запала положении, так

8

что капсюль выведен из-под жала, пружина

движка сжата. Груз поджат к корпусу

гильзы, перемещение которой ограничено

1

1

1

движком. Столь сравнительно сложная

Рис. 53. Ударно-дистанционный

конструкция запала обеспечивает сочетание

запал (УДЗ)

безопасности

обращения

(6

ступеней

предохранения) с гарантированным срабатыванием.

В

исходном

положении

ударник

с

17

4

жалом

(3)

и

заглушка

с

капсюлем-

воспламенителем

(7)

удерживаются

6

16

спусковым

рычагом.

Спусковой

рычаг

3

соединен

с

корпусом

запала

14

предохранительной

чекой.

Движок

(11)

с

капсюлем-воспламенителем (10) смещен

относительно жала (13) и удерживается

стопорами

пороховых

предохранителей (9),

8

7

его пружина

(12)

находится

в

сжатом

состоянии.

Втулка

(16)

под

воздействием

20

пружины (14) поджимает груз (17).

При

подготовке

гранаты

к

броску

12

спусковой

рычаг

плотно

прижимают

11

9

пальцами к корпусу гранаты, пальцами

свободной

руки

выпрямляют

концы

предохранительной чеки, затем выдергивают

ее за кольцо, при этом положение частей

запала не меняется. В момент броска гранаты

(рис. 54) спусковой рычаг отделяется и

освобождает ударник с жалом (3) и планку

(6). Ударник под действием боевой пружины

10

19

18

(4)

накалывает

жалом

капсюль-

Рис. 54. Работа ударно-

воспламенитель

(8).

Луч

огня

воспламеняет

дистанционного запала

пороховые запрессовки предохранителей (9) и

пиротехнический состав замедлителя самоликвидатора (18). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11). Движок под воздействием пружины (12) становится в боевое положение. Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки.

При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю- детонатору (20), который вызывает подрыв разрывного заряда.

В случае отказа запала в инерционном действии (падение на мягкую поверхность, в снег, грязь и т.д.) через 3,3 - 4,3 сек. выгорает состав замедлителя, воспламеняется капсюль-детонатор (19) самоликвидатора, вызывая подрыв детонационного узла. Температурный диапазон работы запала, как и большинства советских образцов оружия - от -50 до +50 градусов.

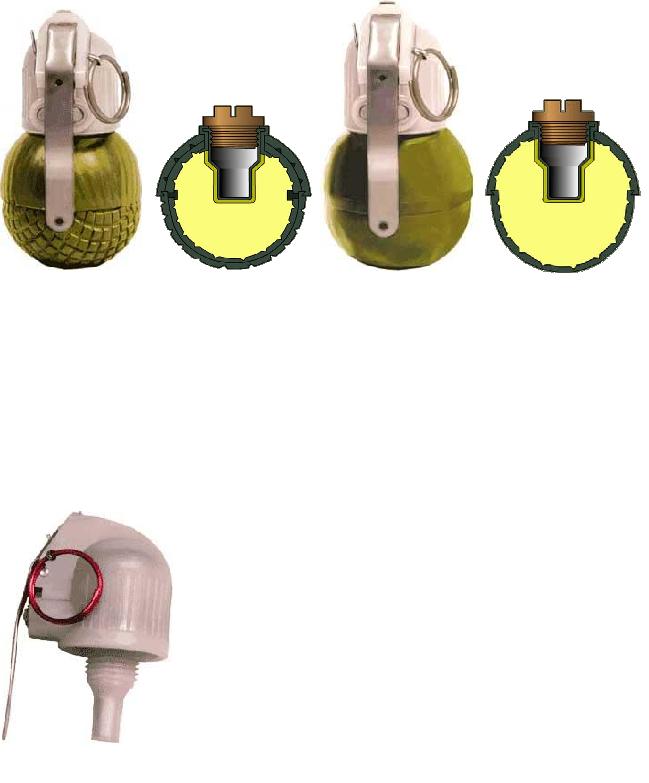

Граната РГН при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с. РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с.

На образование убойных осколков идет 73 % массы корпуса гранаты. РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1), и в то же время большую безопасность для метающего и его подразделения за счет быстрой потери осколками убойной энергии.

Гранаты РГО и РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения. Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного состава обращению с ними.

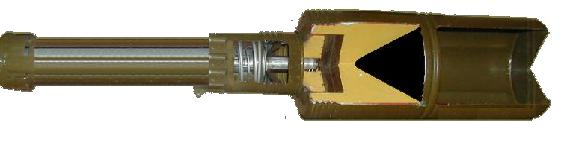

Ручная кумулятивная граната РКГ-3 (фото 20) является противотанковой гранатой и предназначается для борьбы с танками и другими бронированными целями (самоходно-артиллерийская установка, бронетранспортер, бронеавтомобиль и т. п.), а также для разрушения прочных преград и укрытий полевого типа.

Фото. 20. Ручная кумулятивная граната РКГ-3

Ручная кумулятивная граната при попадании в цель (жесткую преграду) мгновенно взрывается, образовавшиеся при взрыве газы благодаря кумулятивной воронке собираются в узкий пучок, который способен пробить броню современного танка и уничтожить внутри его экипаж и оборудование. Наиболее эффективное действие граната производит при ударе о цель дном.

Направление полета гранаты (рис. 55) дном вперед обеспечивается стабилизатором, которым является парашют.

1	3

4	5

2

6

1 - пружина стабилизатора; 2 - подвижная трубка; 3 - проволочные перья; 4 - матерчатый конус;

5 - откидной колпак с планкой; 6 - пружина колпака. Рис. 55. РКГ-3 во время полета

Сравнительно небольшой вес гранат позволяет натренированному солдату метать их на дальности: осколочные гранаты на 20-45 м; противотанковую гранату на 15-20 м.

Характеристики гранат сведены в таблицу 9.

						Таблица 9
Основные данные			Гранаты
	РГД-5	РГН	Ф-1		РГО	РКГ-З
Тип гранаты	Наступательная		Оборонительная			Противотанковая
Характер боевого		Осколочное				Кумулятивное,
действия гранаты						направленное
Принцип действия	Дистанц.	Ударно-	Дистанц.		Ударно-	Ударное
механизма гранаты		дистанц.			дистанц.
Время горения	3,2-4,2 с	3,3-4.3 с	3,2-4.2 с		3,3-4.3 с	Мгновенное
замедлительного запала
Радиус убойного	До 25 м	До 24 м	До 200 м		До 150 м	-
действия осколков
Вес заряженной гранаты	310 г	310 г	600 г		530 г	1070 г
